Échangeur de chaleur à condensation 1400-2800kw

Échangeur de chaleur à condensation série Megamodul 1400-2800kw

1.Présentation du produit

La capacité de conception de l'échangeur de chaleur à condensation domestique en fonte d'aluminium de la série megamodul est de 1400KW à 2800KW. L'échangeur de chaleur à condensation commercial en fonte d'aluminium, composé de sections gauche, centrale et droite, est le composant principal du corps de la chaudière à condensation. L'échangeur de chaleur à condensation de la série megamodul 1400kw à 2800kw surmonte la grande difficulté de fabrication avec un équipement personnalisé, et applicable au chauffage et à l'approvisionnement en eau chaude pour une grande surface telle qu'un hôtel, une école, un hôpital, etc., et est un nouveau respectueux de l'environnement et produit économe en énergie promu par divers gouvernements pour remplacer les chaudières à eau sans condensation, au charbon, au mazout et électriques.

2.Paramètre du produit (spécification)

Échangeur de chaleur Megamodul
Taper	9-L	11-L	13-L	Unité
Entrée nominale	1400	1800	2200	kW
Efficacité Charge 30%	107	107	107.5	%
Pression de fonctionnement	6	6	6	bar
L=781*H=1120*L=	1663	1907	2151	millimètre
Raccord de cheminéeφ	400	400	400	millimètre
Poids	795	968	1141
Certificat	CE/RoHs/ASME
Matériel	EN1706/AC43000

3. Caractéristique et application du produit

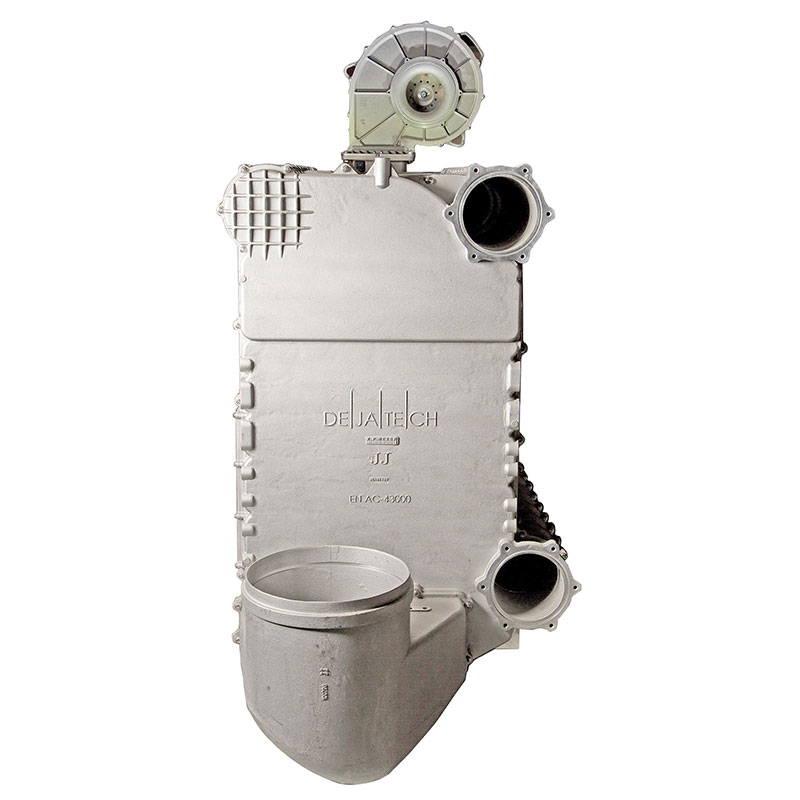

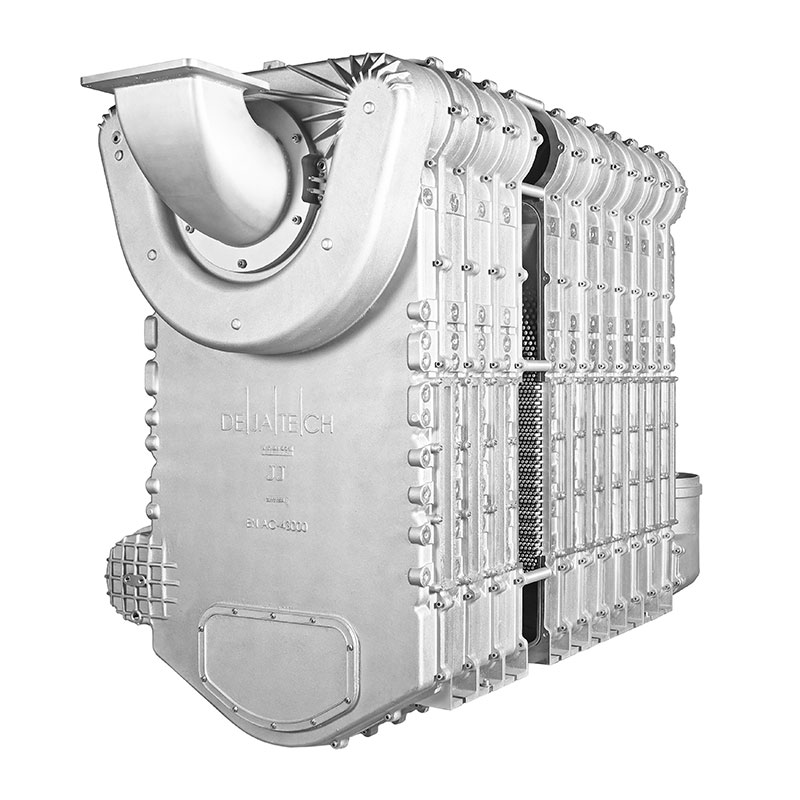

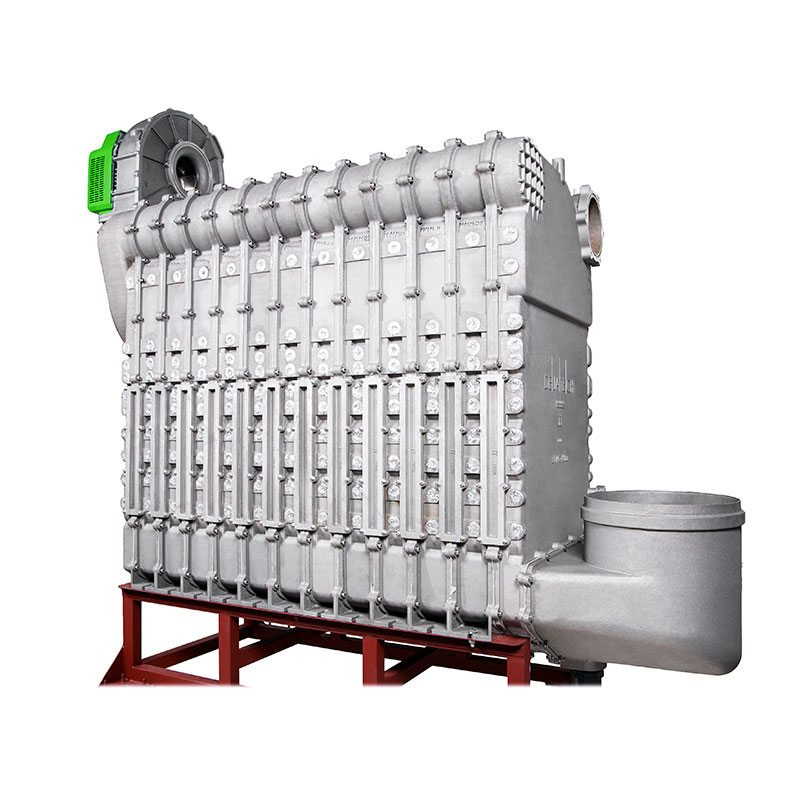

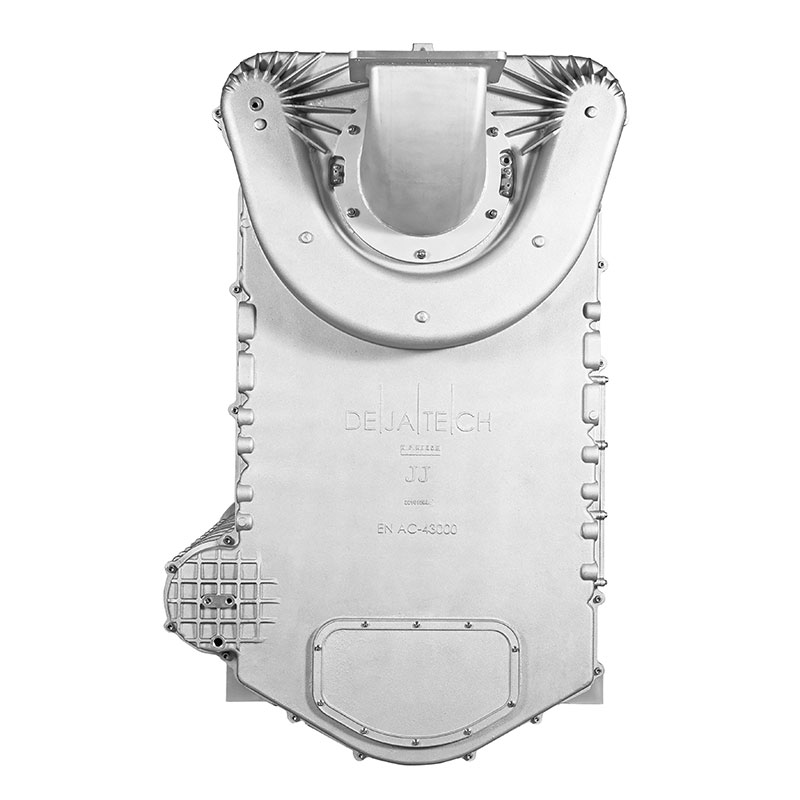

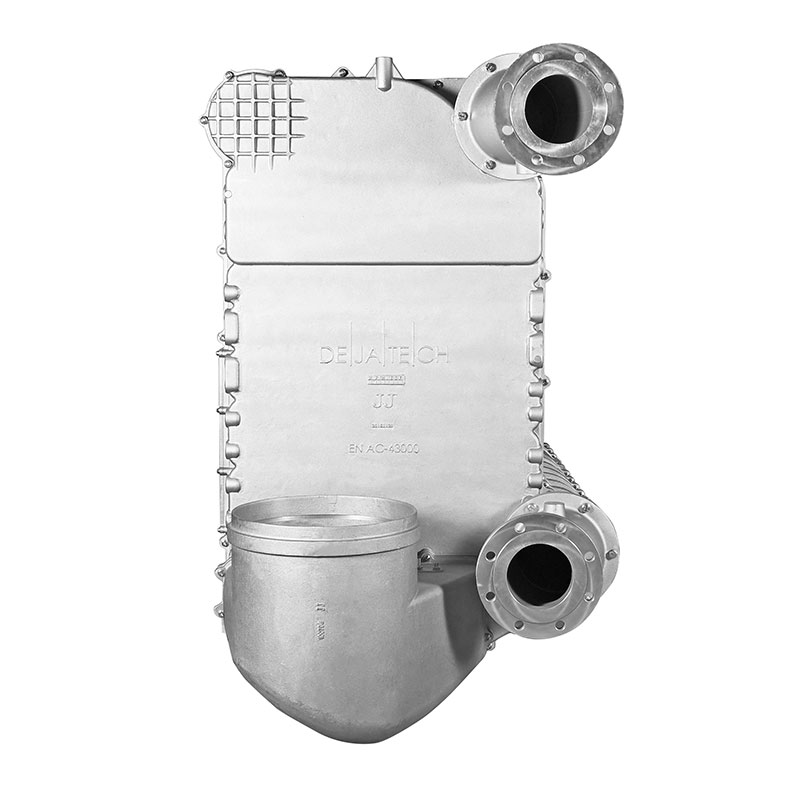

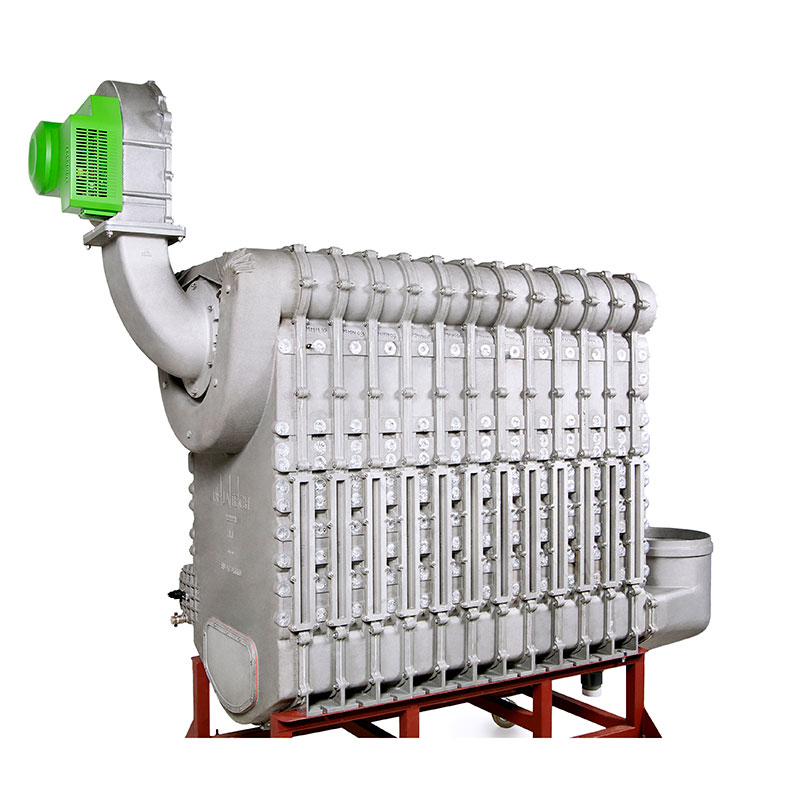

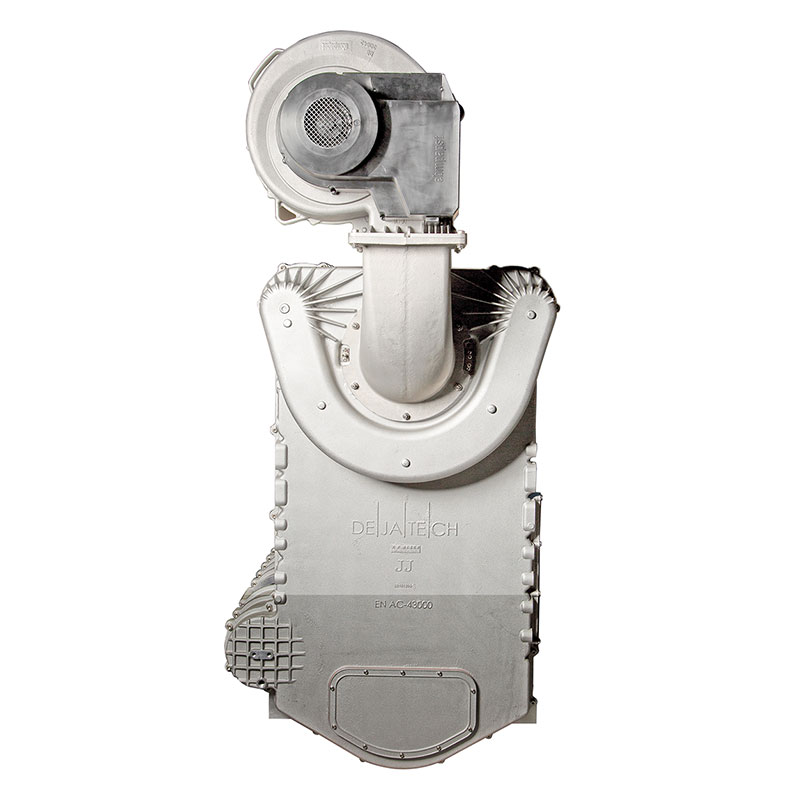

Sur la base de la conception révolutionnaire de ses prédécesseurs, l'"Intermodul Maxi", nous avons développé "l'échangeur de chaleur à condensation Intermodul Mega" 2800kw. La plus grande chaudière à condensation alucast disponible sur le marché. Nos collecteurs innovants (système Tichelmann) et le puisard sont préfabriqués intégrés dans chaque section de coulée. Cela signifie moins de composants et une plus grande fiabilité. Le départ et le retour sortent de la chaudière Intermodul par l'arrière. Notre échangeur de chaleur breveté se compose d'un moulage de section avant, arrière et médiane. Des capacités industrielles jusqu'à 2200 kW peuvent être atteintes. Notre système Intermodul MEGA donne à nos clients la possibilité d'assembler des solutions sur mesure à très haute capacité.

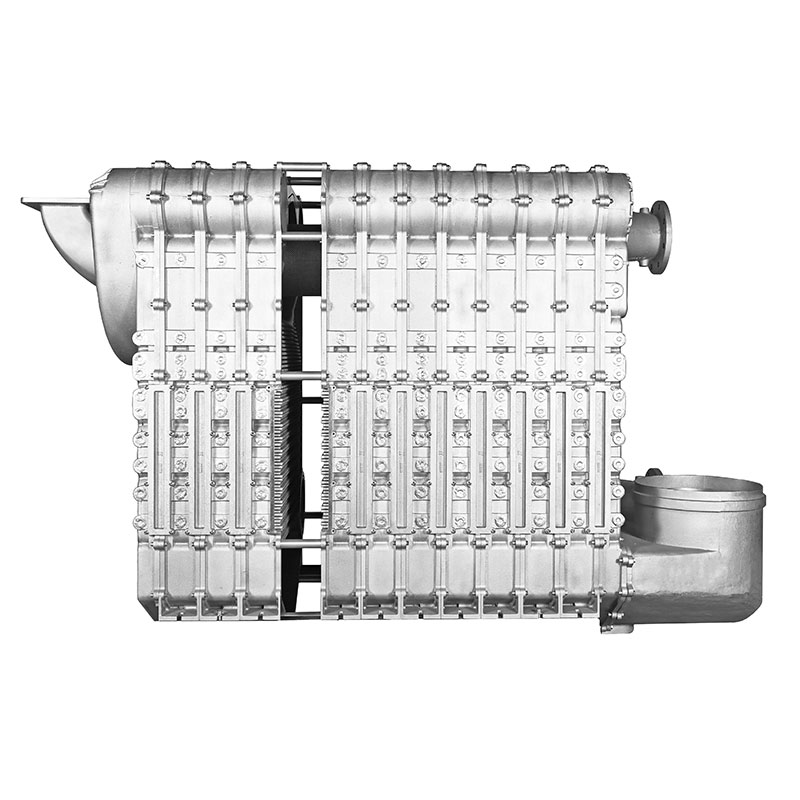

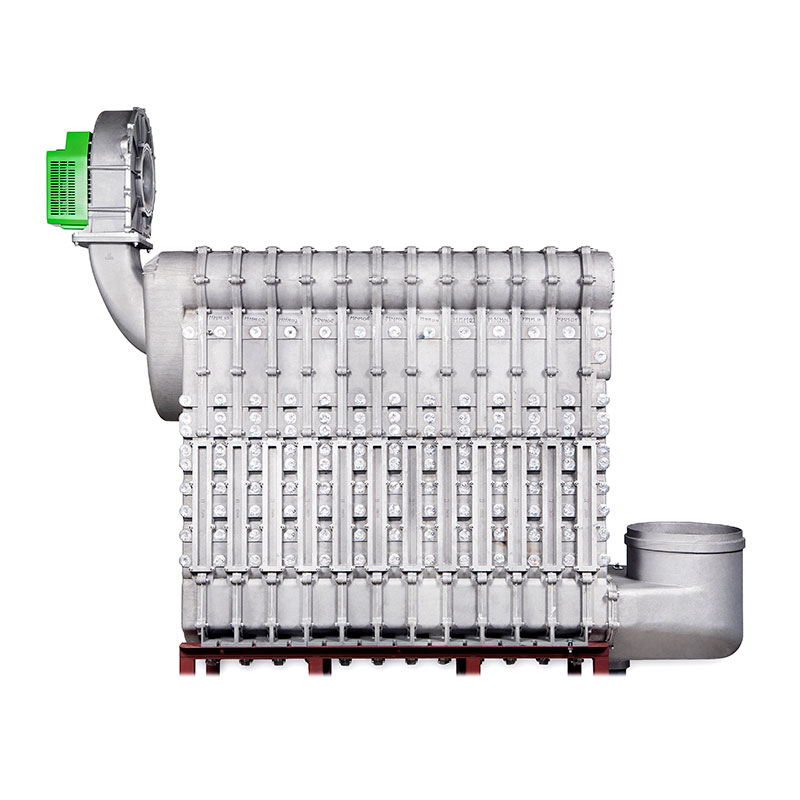

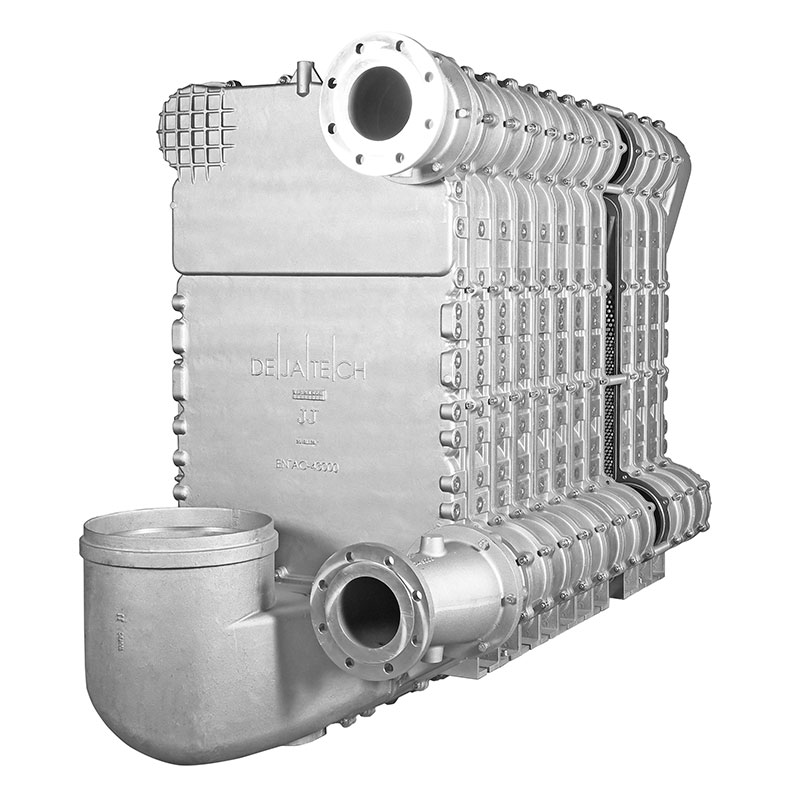

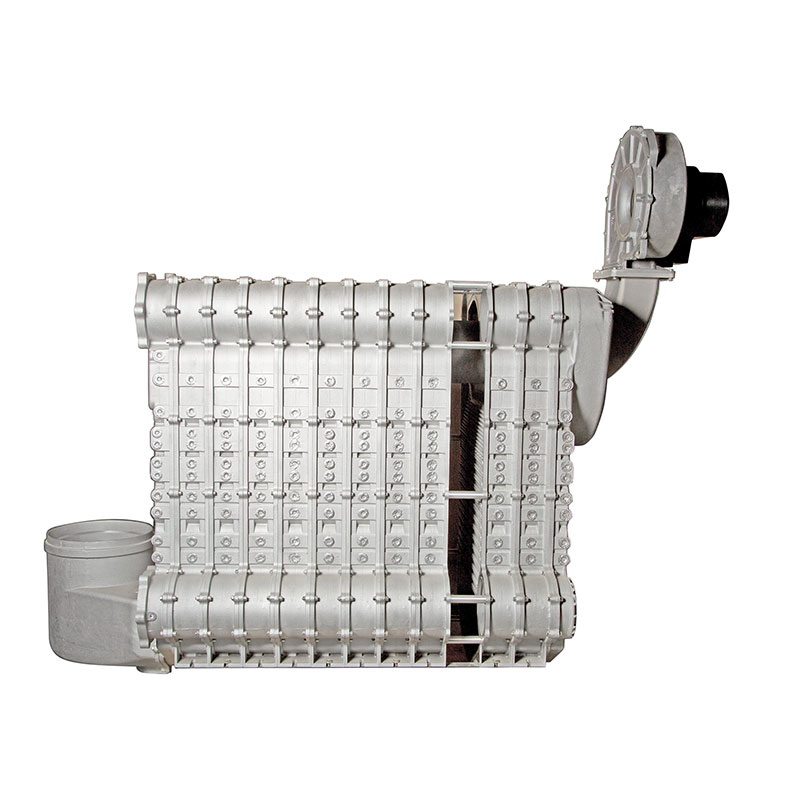

4. Détails du produit

Avantages
Pour usage industriel (XXL).
Meilleur rapport qualité/prix du marché.
Faible perte de charge hydraulique grâce au débit d'eau parallèle.

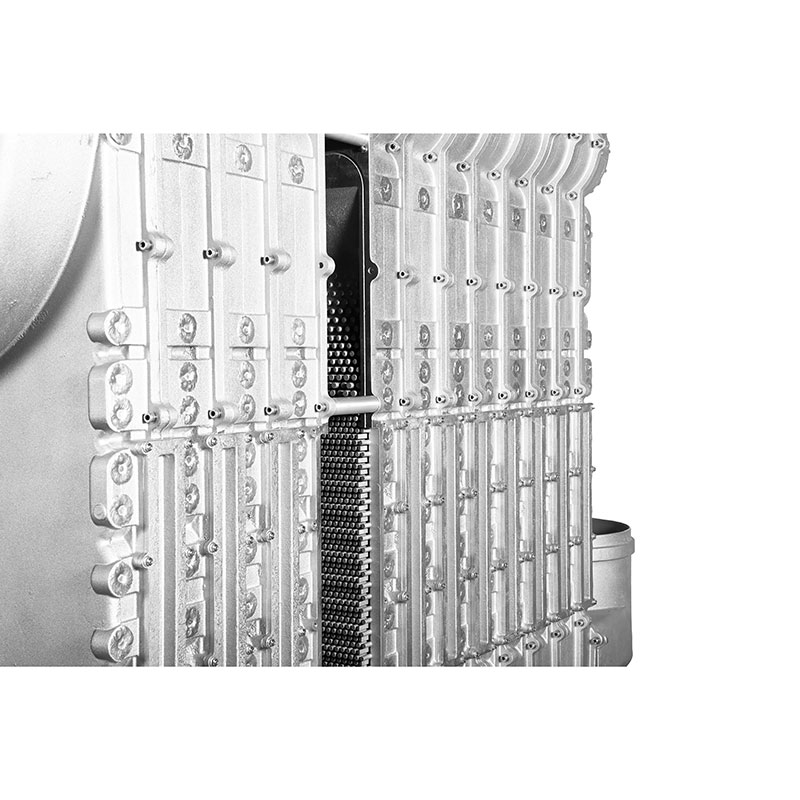

Collecteurs (système Tichelmann) et puisard intégrés dans
les sections de moulage.
Faible résistance pneumatique.
Chambre de combustion entièrement refroidie à l'eau,
pas besoin de réfractaires.
Grande capacité sur un faible encombrement. Seulement 3,2 m2 de surface au sol.
Disponible en tant que cellule thermique seule ou en tant que chaudière complète testée sous marque de distributeur.
Homologué CE.
Brûleur cylindrique à la pointe de la technologie Worgas à l'intérieur.
Capacité sur mesure.
Nettoyage et entretien faciles.
Conception mondiale brevetée. (Système de Tichelmann)

DES DÉTAILS:

Contrôle de qualité typique :

Certificat:
