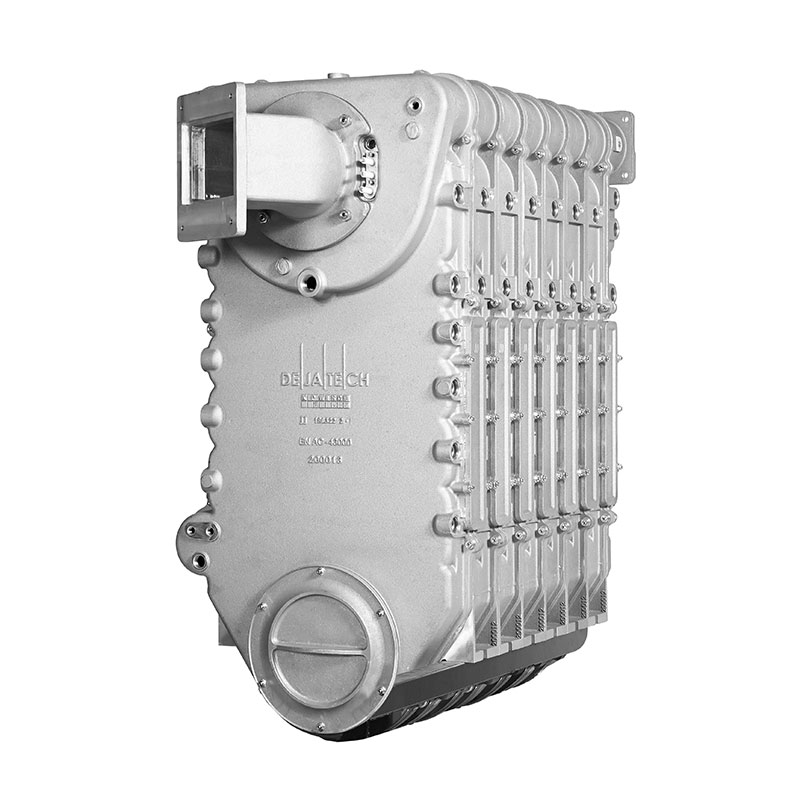

Échangeur de chaleur à condensation 350kw-700kw

Échangeur de chaleur à condensation série Intermodul 350kw-700kw

1.Présentation du produit

La capacité de conception de l'échangeur de chaleur domestique à condensation en fonte d'aluminium de la série intermodul est de 350KW à 700KW. L'échangeur de chaleur à condensation commercial en fonte d'aluminium, composé de sections gauche, centrale et droite, est le composant principal du corps de la chaudière à condensation. La conception d'échangeur de chaleur à condensation de la série intermodul 350kw à 700kw combinée à un plateau de condensation, tout l'entretien peut être effectué à l'avant, économisant de l'espace à l'arrière, et applicable au chauffage et à l'approvisionnement en eau chaude pour une grande surface telle qu'un hôtel, une école, un hôpital, etc.

2.Paramètre du produit (spécification)

Échangeur de chaleur INTERMODULE
Taper	5-L	6-L	7-L	8-L	Unité
Entrée nominale	340	425	510	600	kW
Efficacité Charge 30%	107	107	107	107.5	%
Pression de fonctionnement	6	6	6	6	bar
L=712*H=1085*L=	880	975	1070	1165	millimètre
Raccord de cheminéeφ	250	250	250	250	millimètre
Poids	149.1	180.6	212.7	244.1
Certificat	CE/RoHs/ASME
Matériel	EN1706/AC43000

3. Caractéristique et application du produit

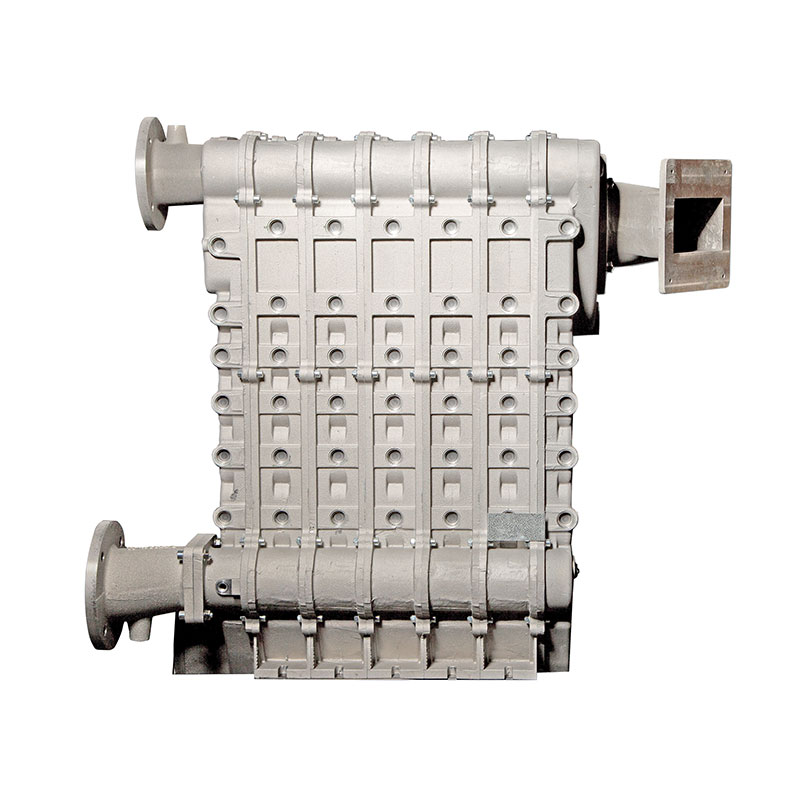

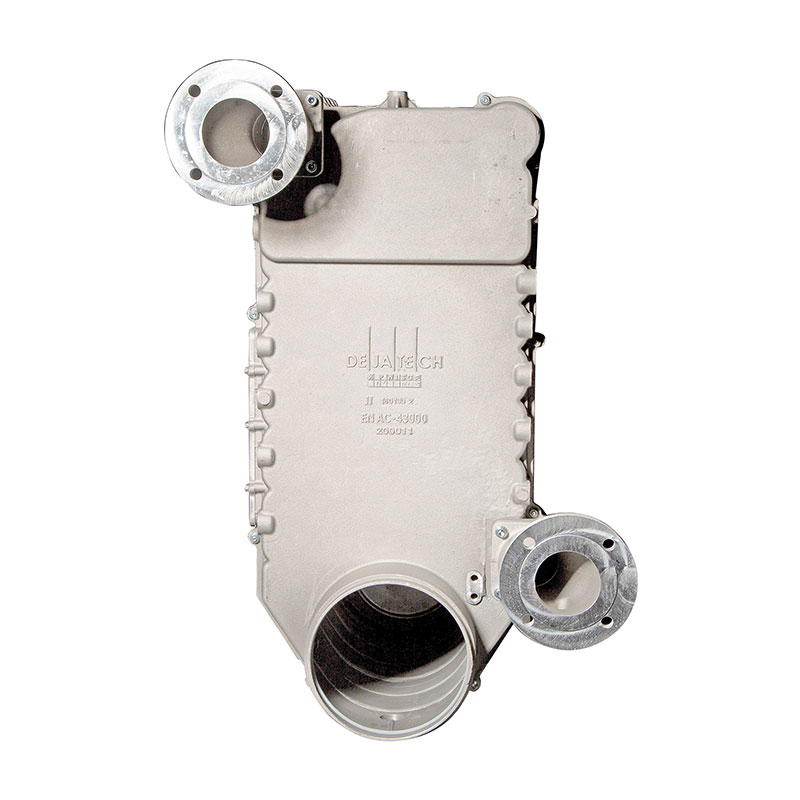

Intermodul 350kw à 700kw échangeur de chaleur à condensation, la conception révolutionnaire établit une nouvelle norme en matière de temps de montage et d'économies de coûts. Les collecteurs (système Tichelmann) et le puisard sont déjà intégrés dans chaque section de coulée, créant moins de composants, moins de risque de panne et donc une plus grande fiabilité. Les conduites de départ et de retour sortent toutes les deux de la chaudière par l'arrière. La chaudière se compose uniquement d'une pièce moulée avant, arrière et médiane. En ajoutant plus de sections médianes, des chaudières avec des capacités allant de 340 à 600 kW peuvent être construites. En tant que client, vous êtes très flexible dans le choix de la capacité à fabriquer et, en raison du nombre réduit de pièces, vous avez besoin de moins de stock, ce qui vous permet d'économiser davantage sur les coûts.

4. Détails du produit

Avantages
Pour usage industriel.
Faible perte de charge hydraulique grâce au débit d'eau parallèle.
Grande plage de modulation possible.
Faible résistance pneumatique.
Meilleur rapport qualité/prix du marché.
Conception mondiale brevetée.
Collecteurs (Tichelmann) et puisard intégrés dans les sections de coulée.
Homologué CE.
Disponible uniquement en tant que cellule thermique étanche ou en tant que chaudière complète testée sous marque de distributeur.
Des sections séparées peuvent également être commandées.
Chambre de combustion entièrement refroidie à l'eau, aucun réfractaire n'est nécessaire.

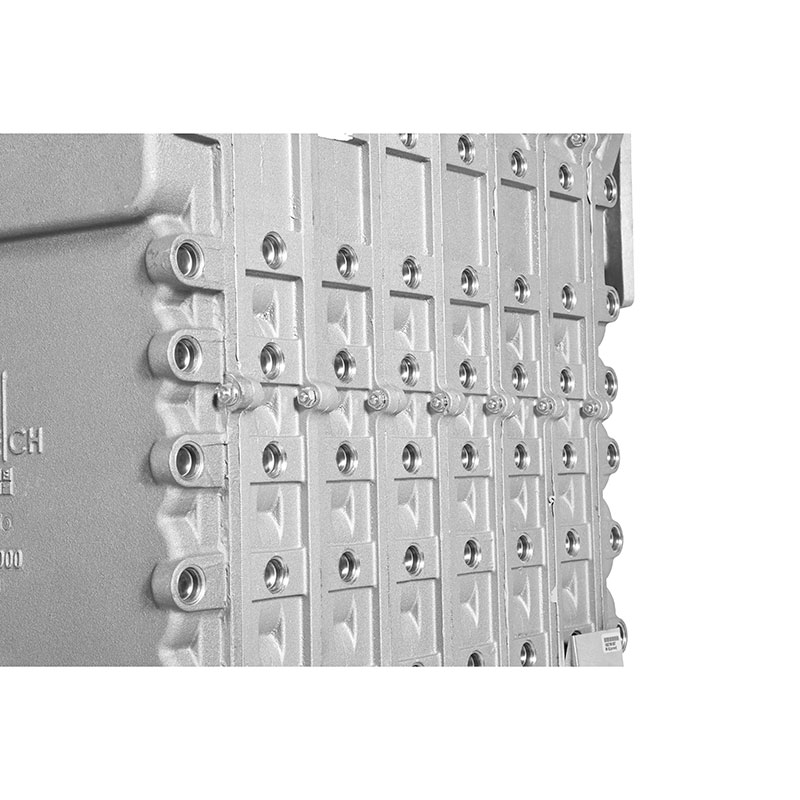

DES DÉTAILS:
