Échangeur de chaleur à condensation 800kw-1400kw

Échangeur de chaleur à condensation Intermodul Maxi Series 800kw-1400kw

1.Présentation du produit

La capacité de conception de l'échangeur de chaleur à condensation domestique en fonte d'aluminium de la série maxi intermodul est de 800KW à 1400KW. L'échangeur de chaleur à condensation commercial en fonte d'aluminium, composé de sections gauche, centrale et droite, est le composant principal du corps de la chaudière à condensation. La conception d'échangeur de chaleur à condensation de la série intermodul 350kw à 700kw combinée à un plateau de condensation, tout l'entretien peut être effectué à l'avant, économisant de l'espace à l'arrière, et applicable au chauffage et à l'approvisionnement en eau chaude pour une grande surface telle qu'un hôtel, une école, un hôpital, etc.

2.Paramètre du produit (spécification)

Échangeur de chaleur INTERMODUL MAXI
Taper	11-L	13-L	Unité
Entrée nominale	680-850	850-1020	kW
Efficacité Charge 30%	107	107	%
Pression de fonctionnement	6	6	bar
L=781*H=1120*L=	1492	1682	millimètre
Raccord de cheminéeφ	250	250	millimètre
Poids	348.4	412.6
Certificat	CE/RoHs/ASME
Matériel	EN1706/AC43000

3. Caractéristique et application du produit

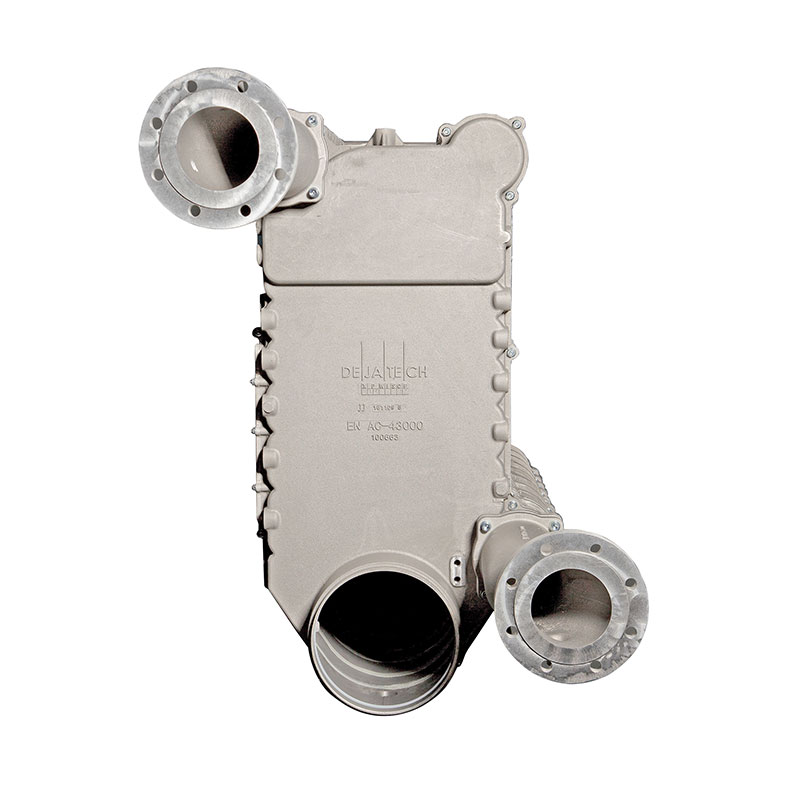

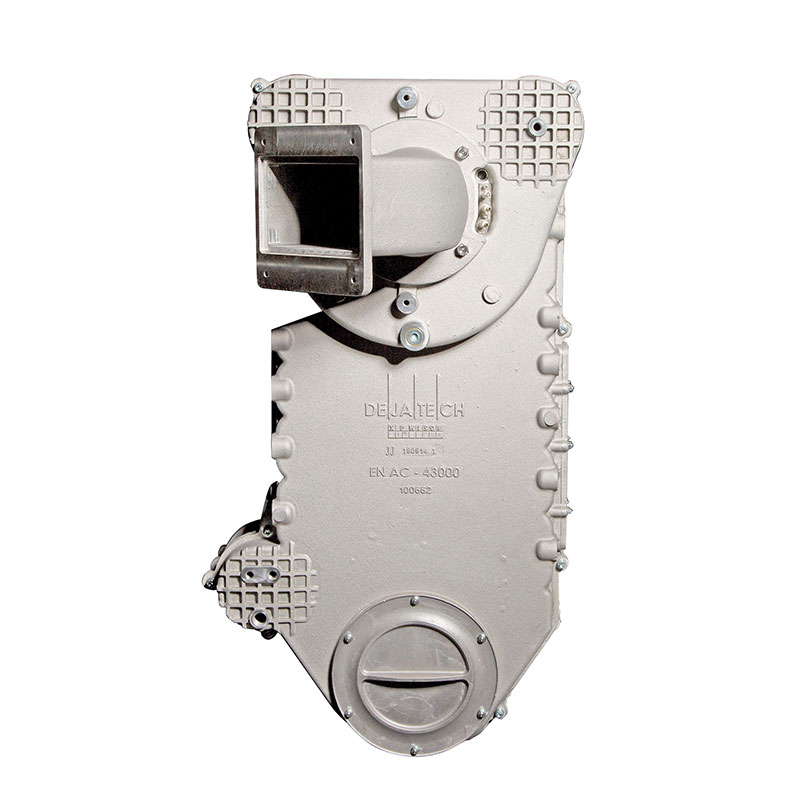

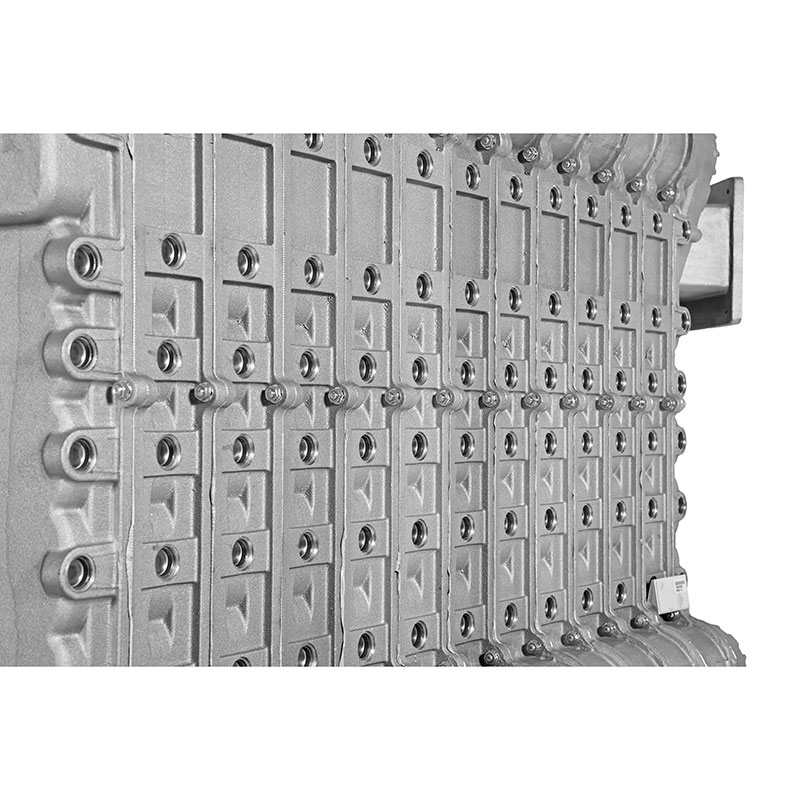

Sur la base de la conception révolutionnaire de l'« Intermodul », nous avons créé une version encore plus grande ; L'échangeur à condensation Intermodul Maxi 800kw à 1400kw. Nos collecteurs innovants (système Tichelmann) et le puisard sont préfabriqués intégrés dans chaque section de coulée. Cela signifie moins de composants et une plus grande fiabilité. Les conduites de départ et de retour sortent de la chaudière Intermodul par l'arrière. Notre échangeur de chaleur breveté se compose d'un moulage de section avant, arrière et médiane. Des capacités industrielles de 680 à 1020 kW peuvent être atteintes. Notre système Intermodul MAXI donne à nos clients la possibilité d'assembler des solutions sur mesure de grande capacité.

4. Détails du produit

Avantages
Pour usage industriel (XL).
Meilleur rapport qualité/prix du marché.
Faible perte de charge hydraulique grâce au débit d'eau parallèle.
Collecteurs (système Tichelmann) et puisard intégrés dans les sections de coulée.
Faible résistance pneumatique.
Chambre de combustion entièrement refroidie à l'eau, aucun réfractaire n'est nécessaire.
Grande capacité sur un faible encombrement.
Disponible en tant que cellule thermique seule ou en tant que chaudière complète testée sous marque de distributeur.
Homologué CE.
Brûleur cylindrique Worgas à la pointe de la technologie à l'intérieur.
Capacité sur mesure.
Nettoyage et entretien faciles.
Conception mondiale brevetée.

Des sections séparées peuvent également être commandées.
